Modulleiste Typ 200GBB – gummierte Rollen für empfindliche Oberflächen

Die Modulleiste Typ 200GBB mit gummierten Doppelrollen ist die Lösung für Branchen, in denen das Endprodukt hohen ästhetischen Ansprüchen genügen muss. Durch den Einsatz doppelter, grauer Gummirollen werden Abdrücke und mechanische Beschädigungen an empfindlichen Oberflächen zuverlässig verhindert.

Flexibles U-Profil aus Stahl DX51D

Die Konstruktion basiert auf einem 1-moduligen U-Profil mit 2 mm Wandstärke. Die Ausführung in verzinktem Stahl nach DIN EN 10142 garantiert vollständige Korrosionsbeständigkeit und Steifigkeit des Moduls auf einer Länge von 1983 mm. Eine hervorragende Lösung für die Bogenführung von Gütern.

Schmutzabweisende Gummimischung

Die verwendeten Rollen mit einem Durchmesser von 30 mm sind aus einer speziellen grauen Gummimischung gefertigt – sie bewältigen den Transport empfindlicher Oberflächen im Bogen problemlos und sorgen gleichzeitig für leisen Betrieb. Die Doppelrollen eignen sich ideal für den Transport von:

• Glas- und Spiegelscheiben
• lackierten Möbelfronten
• Fenster- und Türrahmen (PVC, Aluminium, Holz)
• furnierten Platten und Arbeitsplatten

Präzision und Traglast 10 kg pro Rolle

Der dichte Röllchenabstand von 33 mm gewährleistet eine gleichmäßige Bewegung des Werkstücks. Die solide Stahlachse Ø5 mm ermöglicht eine Belastung jeder einzelnen Rolle von bis zu 10 kg. Das System arbeitet mit bewährten Gleitlagern im Temperaturbereich 0–50°C.

Kurvenradius und Modularität

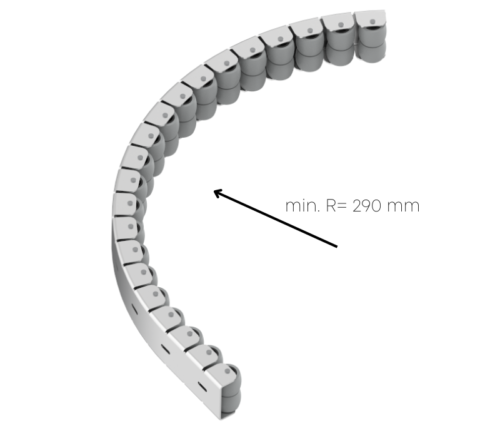

Die Modulleiste Typ 200GBB ist vollständig modular und flexibel. Der einzigartige Aufbau erlaubt Bögen mit einem Mindestbiegeradius von R=290 mm – ideal für den Aufbau maßgeschneiderter Transportlinien in engen Produktionshallen.

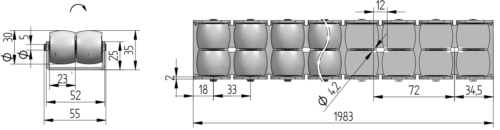

Technische Daten:

• Profiltyp: Torsionsprofil U (1-modulig)
• Profildicke: 2 mm
• Profilmaterial: verzinkter Stahl (DIN EN 10142, DX51D)
• Rollendurchmesser: 30 mm
• Rollenbreite: 46 mm
• Rollenmaterial: Gummimischung, grau
• Röllchenabstand: 33 mm
• Achse: Stahl Ø5 mm
• Traglast: 10 kg/Rolle
• Temperaturbereich: 0°C bis 50°C
• Min. Kurvenradius: R=290 mm
• Länge: 1983 mm
