Modulleiste Typ 100GBB – sanfter Gütertransport in der Kurve

Die Rollenleiste Typ 100GBB mit gummierten Rollen wurde für Fertigungslinien entwickelt, bei denen Güter bogenförmig geführt werden müssen, ohne dass Oberflächen beschädigt werden dürfen. Dank der weichen Gummioberfläche eignet sich die Leiste hervorragend für den Transport lackierter Fronten, Glaselemente und fertige Möbelbauteile.

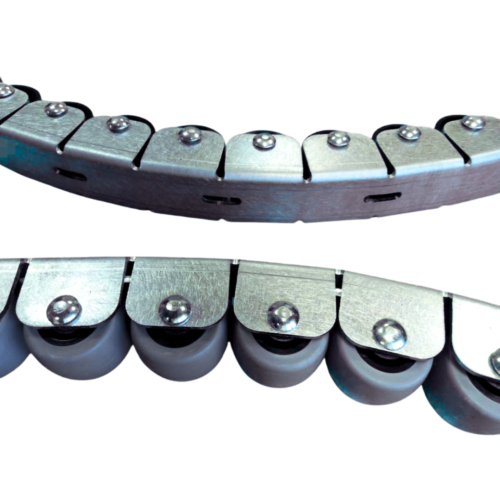

Stabiles und flexibles Stahlprofil DX51D

Die Basis der Leiste bildet ein solides 1-moduliges Torsionsprofil mit einer Dicke von 2 mm, gefertigt aus verzinktem Stahl gemäß DIN EN 10142. Diese Konstruktion gewährleistet Langlebigkeit und Flexibilität auf einer Länge von 1983 mm sowie volle Korrosionsbeständigkeit unter schwierigen Werkstattbedingungen.

Oberflächenschutz und breiter Temperaturbereich

Rollen mit einem Durchmesser von 30 mm sind mit einer schmutzabweisenden Gummimischung in Grau beschichtet. Die wichtigsten Vorteile dieser Lösung:

• Schutz empfindlicher Oberflächen: Die Gummierung dämpft Stöße und verhindert Kratzer an empfindlichen Oberflächen – gleichzeitig wird der gesamte Transportvorgang leiser.
• Thermische Beständigkeit: Die Leiste ist für den Betrieb im Temperaturbereich von 0°C bis +50°C ausgelegt.
• Langlebigkeit: Der Rollenkern aus schlagfestem Kunststoff sorgt in Verbindung mit der Gummierung für eine lange Lebensdauer bei intensivem Betrieb.

Traglast und Kurvengenauigkeit

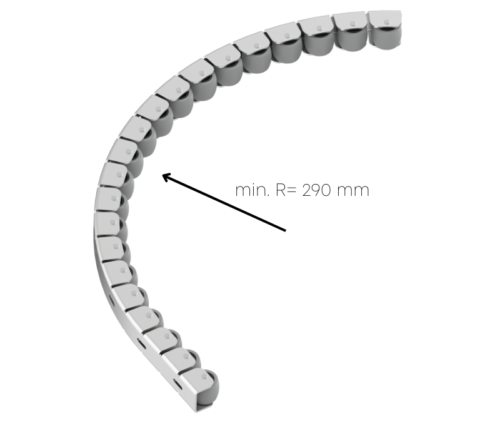

Jede Rolle, gelagert auf einer Stahlachse Ø5 mm, trägt bis zu 10 kg. Der Röllchenabstand von 33 mm gewährleistet eine stabile Auflage auch kleinerer Teile. Die spezielle modulare Profilkonstruktion ermöglicht die Bildung von Bögen mit einem empfohlenen Mindestbiegeradius von R=290 mm und erleichtert das Umgehen von Hindernissen in der Halle.

Typische Einsatzbereiche der Modulleiste 100GBB

Die Leiste 100GBB ist unverzichtbar in der Glas-, Möbel- und Fensterindustrie sowie bei der Spiegelfertigung, wo eine Richtungsänderung des Transports bei einwandfreier Produktoberfläche erforderlich ist.

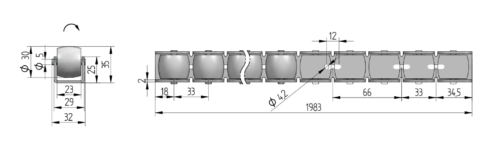

Technische Daten:

• Profiltyp: Torsionsprofil (1-modulig)
• Profildicke: 2 mm
• Profilmaterial: verzinkter Stahl (DIN EN 10142, DX51D)
• Rollendurchmesser: 30 mm
• Rollenbreite: 23 mm
• Rollenmaterial: Gummimischung, grau
• Röllchenabstand: 33 mm
• Achse: Stahl Ø5 mm
• Traglast: 10 kg/Rolle
• Temperaturbereich: 0°C bis 50°C
• Min. Kurvenradius: R=290 mm
• Länge: 1983 mm
